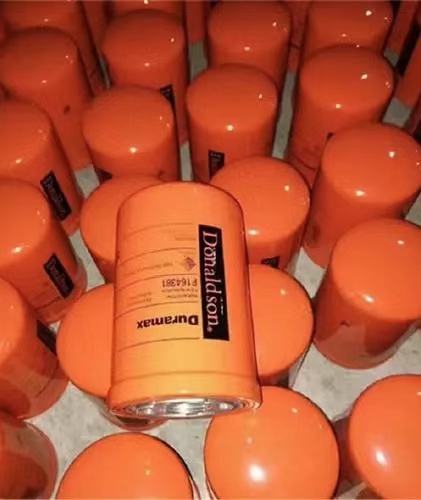

P164378滤芯，滤芯根据在液压系统中的安装位置，液压油滤芯分为吸油管路油滤芯、压力管路油滤芯和回油管路油滤芯。
吸油管路液压油滤芯：吸油管路（油箱——液压泵进口）或直接在油箱内安装吸油滤芯是对液压泵进行保护的必要措施，其精度一般为100～180μm，视泵的自吸能力不同进行确定，流阻过大导致液压泵气蚀。
压力管路液压油滤芯：压力管路油滤芯，不仅是保护其下游的元件，作为保证系统油液污染度的主要油滤，通过自身对油液的高效净化，对液压泵也起到很好的保护作用，过滤精度为5—10μm，过滤器受的压力大,振动也很利害，压力管路油滤芯的许可压差，根据不同压力级别，范围在0.3～0.7MPa。作为地面设备用压力管路油滤，综合考虑成本、安装空间，能大则大。
回油管路液压油滤芯：各类元件在工作过程中所产生的磨粒等各种污物可以通过设置回 油管路油滤而被拦截，避免再次回到油箱、再次被液压泵吸入.回油管路油滤的许可压差，根 据不同压力级别，范围在 0.3～0.5MPa。精度根据油液污染度要求具体确定。回油管路油滤的设置所要考虑的因素要更多些，其中一个重要因素是液压冲击，尤其是上游有液压缸和比例阀的情况下，在高压下液压缸的换向和比例阀的突然掉电，都会产生很大的瞬间流量冲击，对油滤的滤芯会造成很大的伤害，在设计选用回油管路油滤时要有充分的认识，在结构上予以***。 主要适用于石油化工、油田管道过滤；加油设备、工程机械设备燃油过滤；水处理行业设备过滤；制药及食品加工领域。
